アプリケーションプラットフォームコア
1. 概要
1.1 はじめに
HAPアプリケーションプラットフォームコアは、HAPの機能をパートナーに完全提供することで、顧客やパートナーが指定されたコンピューティングプラットフォーム上にHAPサーバーを導入・実装し、マルチテナント運用を同時に実現できます。言い換えると、顧客やパートナーはパブリッククラ ウドサービス提供が可能なAPaaS製品の全機能セットを保有することになり、パートナーはOEMで自社垂直サービスと組み合わせて独立運用したり、自社製品への統合をしてエンドユーザーに提供することが可能です。
1.2 用語
| 用語 | 説明 |
|---|---|
| 認可 | プラットフォーム関連機能を組織に対して有効化すること。 |
| 認可指標 | プラットフォームで個別販売可能な機能項目、機能セット、または測定可能な機能項目。認可指標はHAPシステムより提供され、ブランドによる追加・削除・変更はできません。 |
| エディション | HAPアプリケーションプラットフォームコア自体は完全な製品であり、パートナーはプラットフォームが提供する認可指標項目の組み合わせで、独自に製品版（エディション）を定義できます。初期化時に標準版・プロフェッショナル版・フラッグシップ版の3種類が標準提供されます。ブランドはエディションの編集・追加が可能ですが、削除はできません。 |
| 追加購入指標 | 販売・運用担当者が登録済み組織へ認可を付与する際、既存エディションで要件を満たせない場合に、認可指標の追加購入を可能とする拡張指標です。 |
2. プラットフォームアーキテクチャ

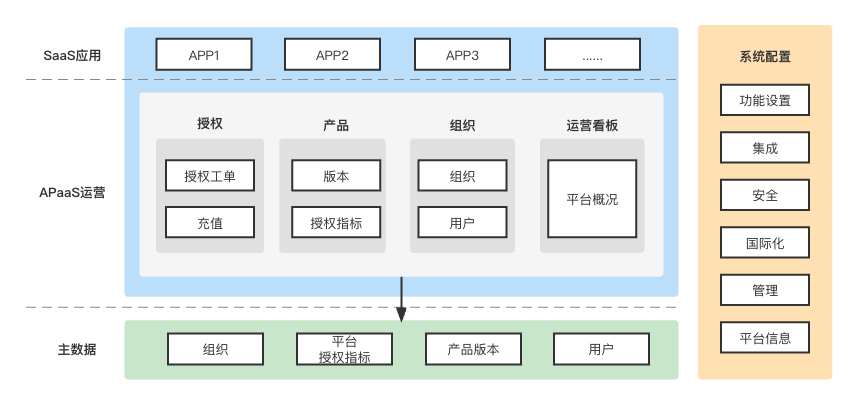

2.1 製品アーキテクチャ
- システム設定：プラットフォームの基本設定と認可情報。導入後、「システム設定」内の「認可」でプラットフォームシークレットキーを入力して認可を行い、その後その他設定項目で初期化を完了します。 （詳細は下記「3.1 プラットフォーム管理」に記載）
- マスターデータ：組織、認可指標、エディション、プラットフォームユーザーなどの基礎データサービス。
- APaaS運用：プラットフォーム機能を利用し自社構築した初期アプリケーション。ブランドの営業・運用担当者がこのアプリケーションで組織の認可・管理を行えます。
2.2 デプロイメントアーキテクチャ
HAPアプリケーションプラットフォームコアは、HAPサー バーのプロフェッショナルクラスタデプロイメント方式を採用し、Kubernetesを用いたサービスオーケストレーションとインスタンス動的スケーリングによりシステム性能を確保しつつ、サーバーリソースを効率的に活用します。下記がデプロイメント構成図です：
最小サーバー構成（同時接続300、可用性99%）：
| 用途 | 構成 | OS | 導入サービス | 台数 |
|---|---|---|---|---|
| ロード/フォワード・マイクロサービスアプリ | 帯域: 100Mbps 8C/32G/40Gシステムディスク/100Gデータディスク | Debian 10+ | Nginx,HAPマイクロサービス | 3 |
| キャッシュ | 帯域: 100Mbps 4C/16G/40Gシステムディスク/100Gデータディスク | Debian 10+ | Redis | 1 |
| ミドルウェア | 帯域: 100Mbps 4C/16G/40Gシステムディスク/200Gデータディスク | Debian 10+ | Kafka,Elasticsearch,mingdaoyun-file | 3 |
| データベース | 帯域: 100Mbps 8C/32G/40Gシステムディスク/200Gデータディスク(SSD) | Debian 10+ | MySQL,MongoDB | 3 |
| ロードイコライザー | クラウドサービス | - | プラットフォームアクセスポータル | 1 |
| オブジェクトストレージ | クラウドサービス ストレージパッケージ：1TB | - | 例：Alibaba Cloud OSS | 1 |
推奨サーバー構成（同時接続1000超、可用性99.9%）：
| 用途 | 構成 | OS | 導入サービス | 台数 |
|---|---|---|---|---|
| ロード/フォワード | 帯域: 100Mbps 4C/8G/100Gシステムディスク/200Gデータディスク | Debian 10+ | Nginx | 2 |
| マイクロサービスアプリ | 帯域: 100Mbps 32C/64G/100Gシステムディスク/300Gデータディスク | Debian 10+ | HAPマイクロサービス | 3 |
| キャッシュ | 帯域: 100Mbps 16C/32G/100Gシステムディスク/200Gデータディスク | Debian 10+ | Redis | 2 |
| メッセージキュー | 帯域: 100Mbps 16C/32G/100Gシステムディスク/500Gデータディスク | Debian 10+ | Kafka | 3 |
| 全文検索 | 帯域: 100Mbps 16C/32G/100Gシステムディスク/500Gデータディスク | Debian 10+ | Elasticsearch | 3 |
| ファイルストレージロードバランス | 帯域: 100Mbps 16C/32G/100Gシステムディスク/500Gデータディスク | Debian 10+ | mingdaoyun-file | 3 |
| RDB | 帯域: 100Mbps 16C/32G/100Gシステムディスク/500Gデータディスク(SSD) | Debian 10+ | MySQL | 2 |
| NoSQL | 帯域: 100Mbps 32C/64G/100Gシステムディスク/500Gデータディスク(SSD) | Debian 10+ | MongoDB | 3 |
| ロードイコライザー | クラウドサービス | - | プラットフォームアクセスポータル | 1 |
| オブジェクトストレージ | クラウドサービス ストレージパッケージ：1TB | - | 例：Alibaba Cloud OSS | 1 |
3. プラットフォーム機能概要
3.1 プラットフォーム管理
プラットフォーム管理は、プラットフォームの基本設定および認可管理を担当する機能モジュールです。 一般・アプリケーション・ログイン・リソース・コラボレーションスイート・連携・セキュリティ・管理・ログ・ブランド・認可などの設定と管理項目を提供します。 ※個別の管理項目については[プラットフォーム管理]の説明を参照してください。

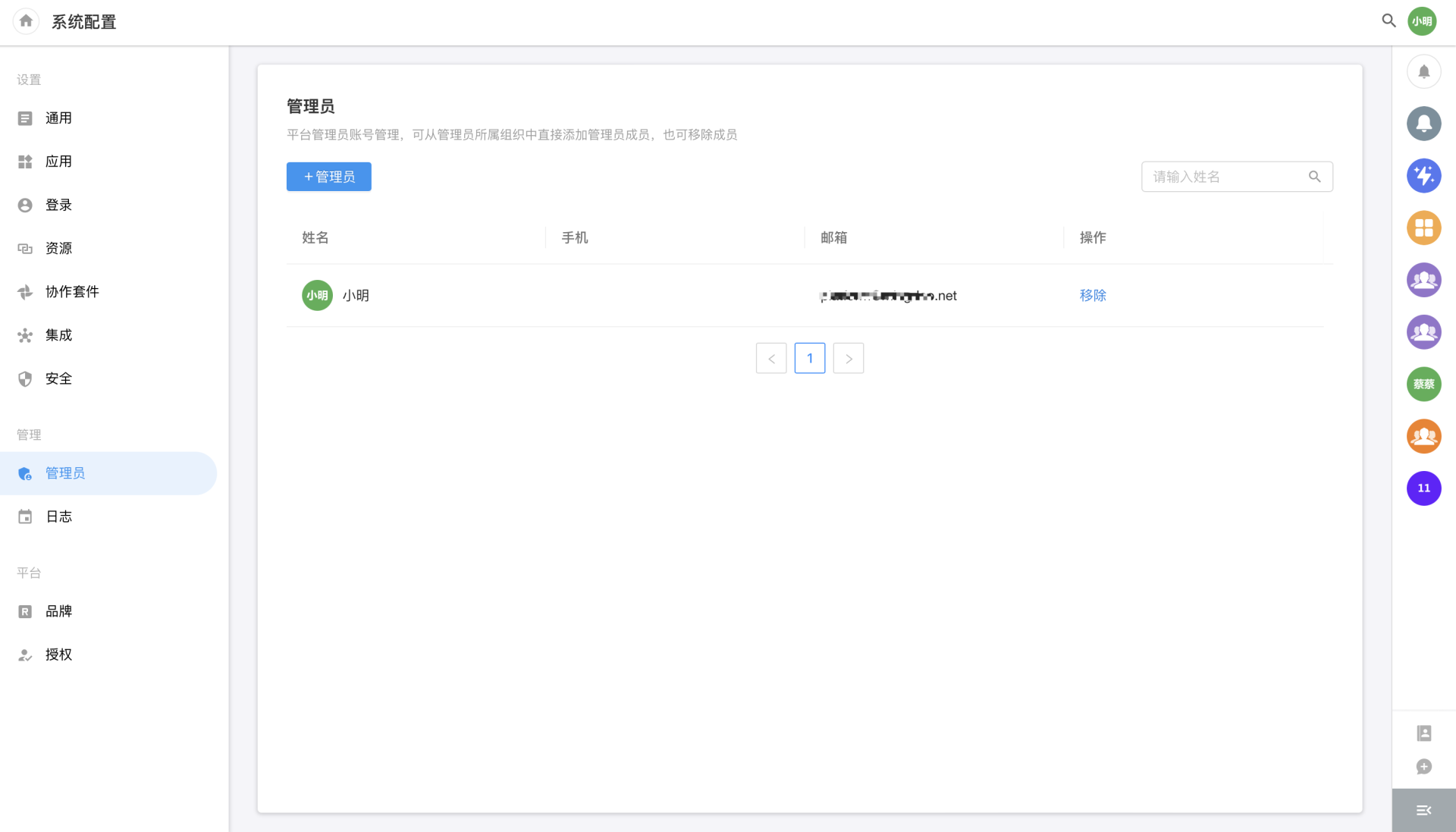

3.1.1 管理者
上記の通り、[管理者]モジュールは[プラットフォーム管理]ページの閲覧/管理権限を持つ担当者を設定します。追加できるのは、現在ユーザーが所属する組織の担当者のみです。初期管理者は、プラットフォームインストール登録時の初期ユーザーとなります。（管理者を増やしすぎると操作ミスの懸念があるため推奨しません。異動・退職時は本モジュールで管理権限の引継ぎが可能です。）

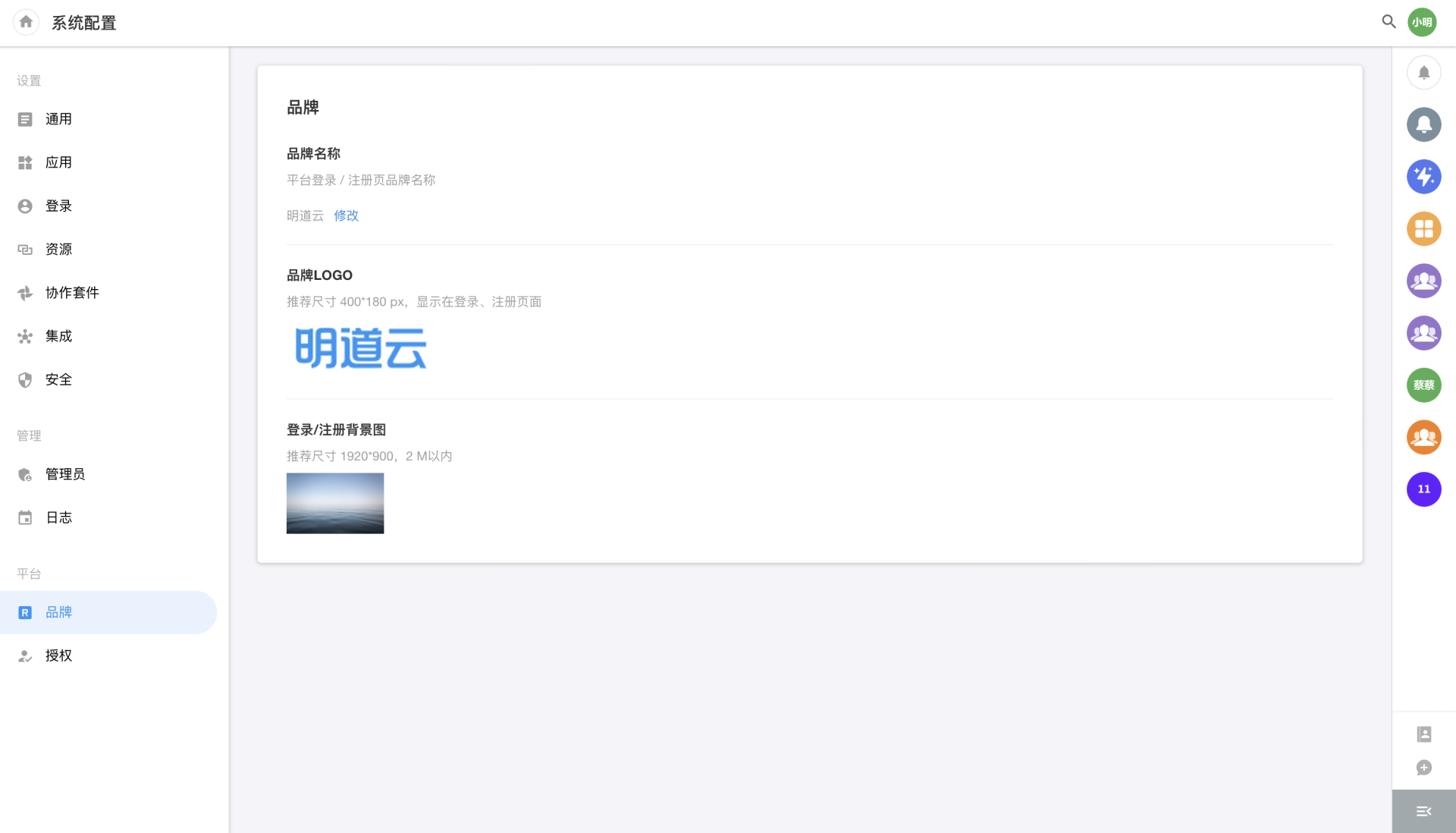

3.1.2 ブランド
上記の通り、HAPパートナーは[ブランド]モジュールでプラットフォームのブランド情報を設定できます。この情報は[ログイン/サインアップ]画面に反映されます。ブランド名、ロゴ、背景画像などを設定可能です。
3.1.3 認可

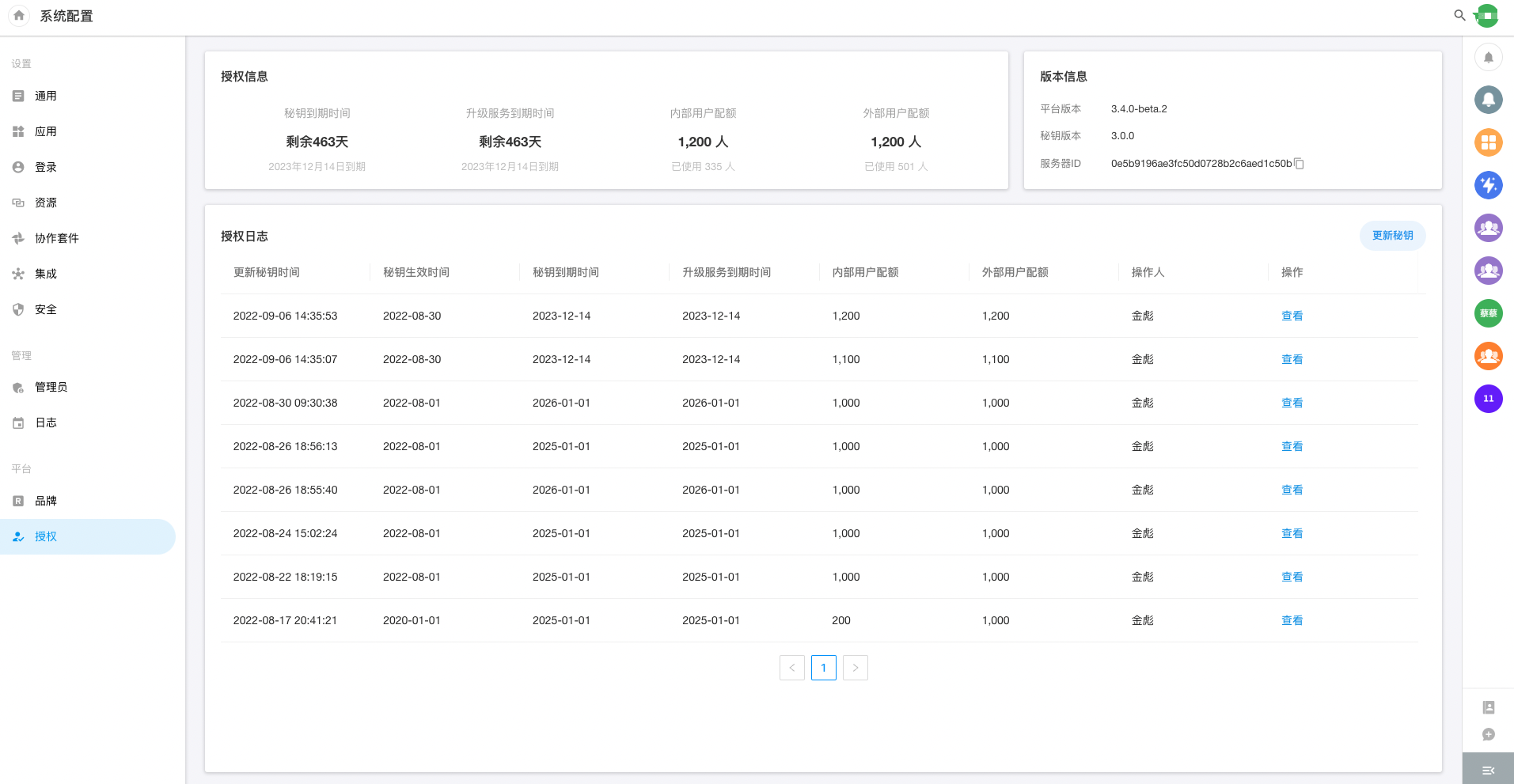

上記の通り、プラットフォームのエディション導入後、まず「認可キー」（HAP営業担当より申請）を入力します。認可成功後、[認可]ページで認可情報が表示されます。キーの期限切れや認可アップグレードが必要な場合は、再度キー申請が必要です。
「キー更新」ボタンをクリックし、最新の認可キーを入力して認可完了後、プラットフォームの最新認可が即時反映されます。
認可情報の説明：
| 認可項目 | 説明 |
|---|---|
| キー有効期限 | プラットフォーム上でのキー有効期限 |
| アップグレードサービス有効期限 | プラットフォームが提供するアップグレードサービスの有効期限 |
| 内部ユーザー枠 | プラットフォーム全組織における有効メンバーアカウントの枠数 |
| 外部ユーザー枠 | プラットフォーム全組織におけ る有効外部ユーザーの枠数 |

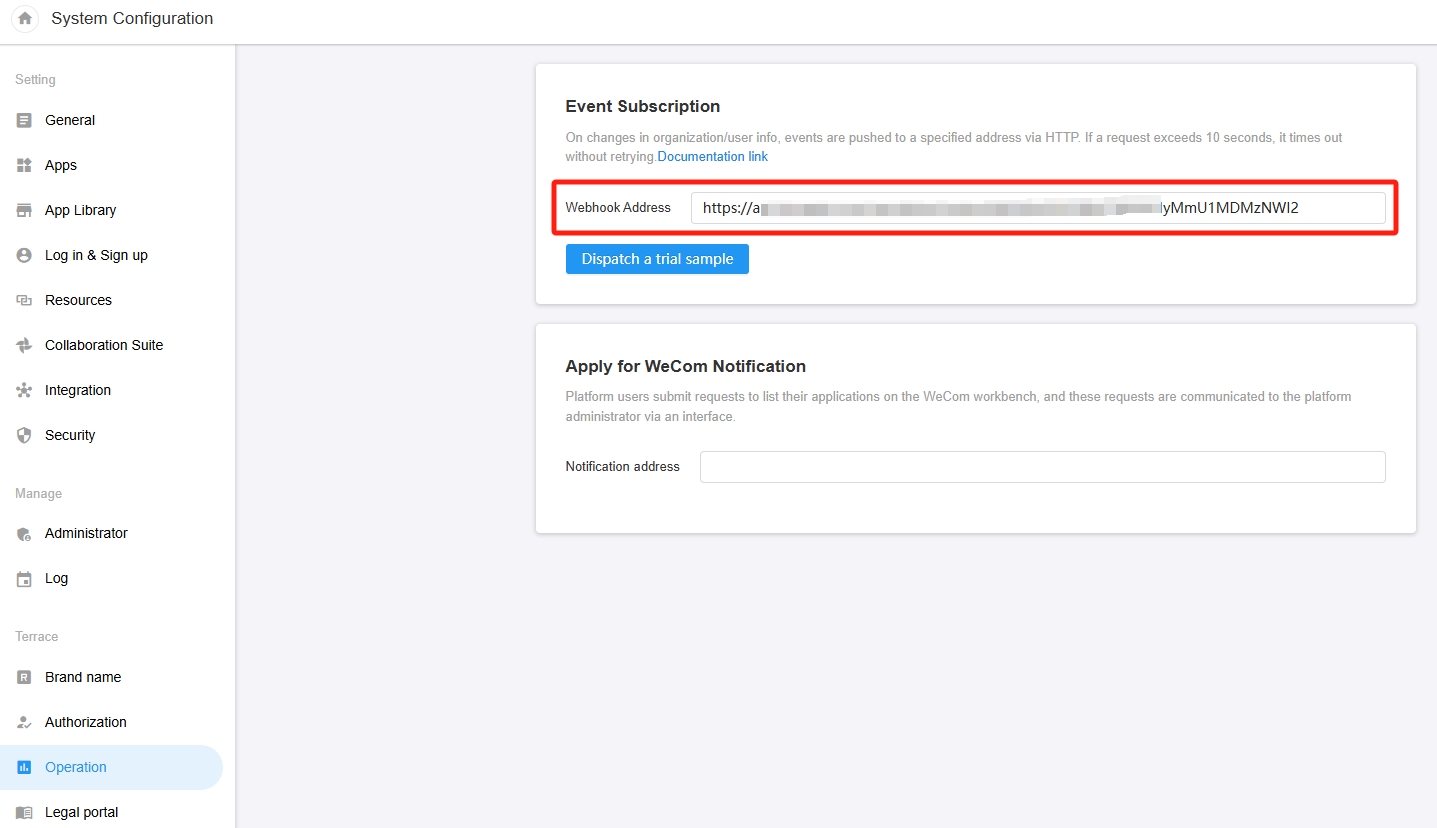

3.1.4 組織・ユーザーイベント通知
上記の通り、プラットフォーム内の組織・ユーザー関連のイベントを設定アドレスへプッシュ通知できます。 組織の新規作成、組織名変更、新規ユーザー登録、ユーザーアカウントの削除、組織への参加・離脱等の操作時に通知が送信されます。
パラメータ説明：
| パラメータ名 | 型 | 説明 |
|---|---|---|
| type | int | イベントタイプ：100番台＝組織関連、200番台＝ユーザー関連 100:組織新規作成 101:組織情報変更 102:新規ユーザー登録 201:ユーザー情報変更（管理者役職変更、ユーザー情報変更、組織参加、再アカウント化含む） 202:ユーザー退職 |
| accountId | string | アカウントID |
| projectId | string | 組織ID |
| extraDatas | string | 組織新規作成時の追加情報（JSON形式文字列）、新規作成時のみ値あり |
| ip | string | 操作元IP |
| source | string | 登録トラッキングコード（登録チャネル区別用） |
| time | datetime | 操作日時 |
イベントフォーマット例：
{
"type": 1,
"accountId": "string",
"projectId": "string",
"extraDatas": "string",
"ip": "string",
"source": "string",
"time": "2024-01-01 00:00:00"
}
3.2 APaaS運用
APaaS運用は、HAPプラットフォーム導入・展開後、パートナーの営業・運用担当者向けに標準提供されるアプリケーションです。パートナーは「APaaS運用」アプリからエディションのカスタマイズ、ユーザーへの「認可ワークオーダ」機能による認可付与、各種機能の有効化ができます。

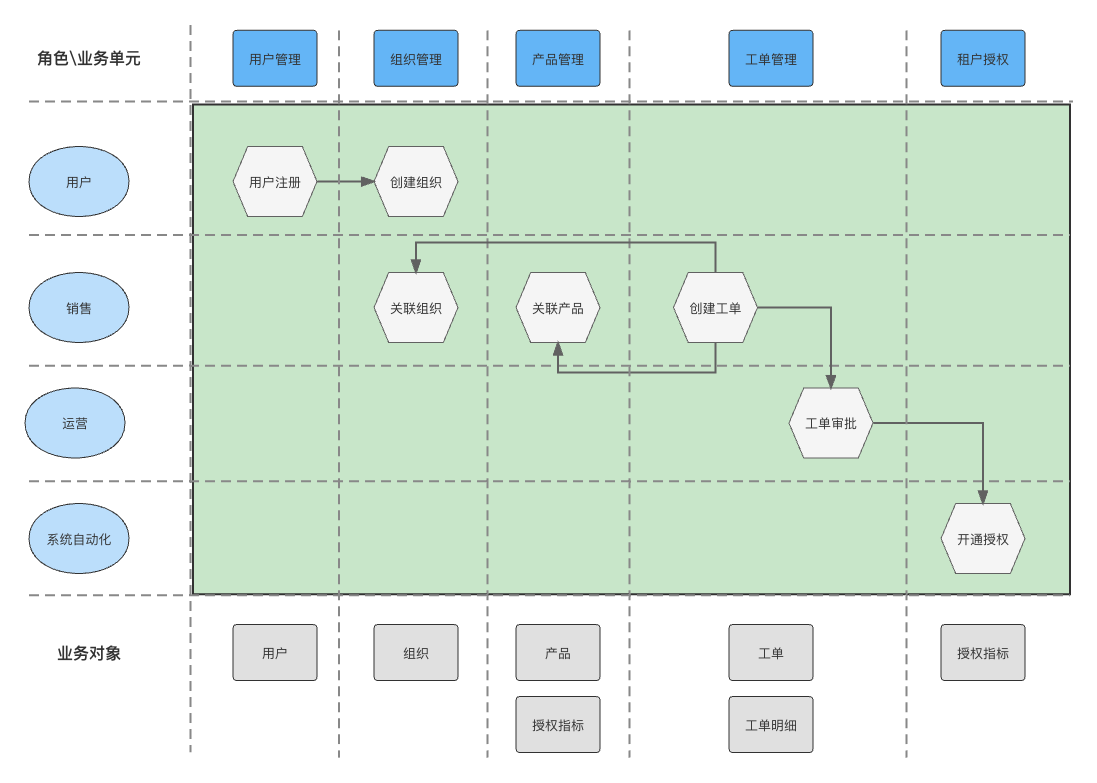

3.2.1 業務フロー図
上記の通り、「APaaS運用」アプリケーションは標準的なプラットフォーム運用管理システムを提供します。プラットフォームユーザーはサインアップ後（登録時にデフォルト組織が作成され、これは無料版となりHAP公式無料版と同様の機能となります）、パートナー営業担当が「認可ワークオーダ」モジュールでユーザー認可申請を行います。申請後、運用担当の承認プロセスを経て認可が完了します。
3.2.2 アプリケーション機能説明
3.2.2.1 アプリケーションデータ初期化
プラットフォーム導入・展開後、「APaaS運用」アプリケーション初回利用時には次の初期化手順が必要です。
1. マスターデータサービス連携APIの設定

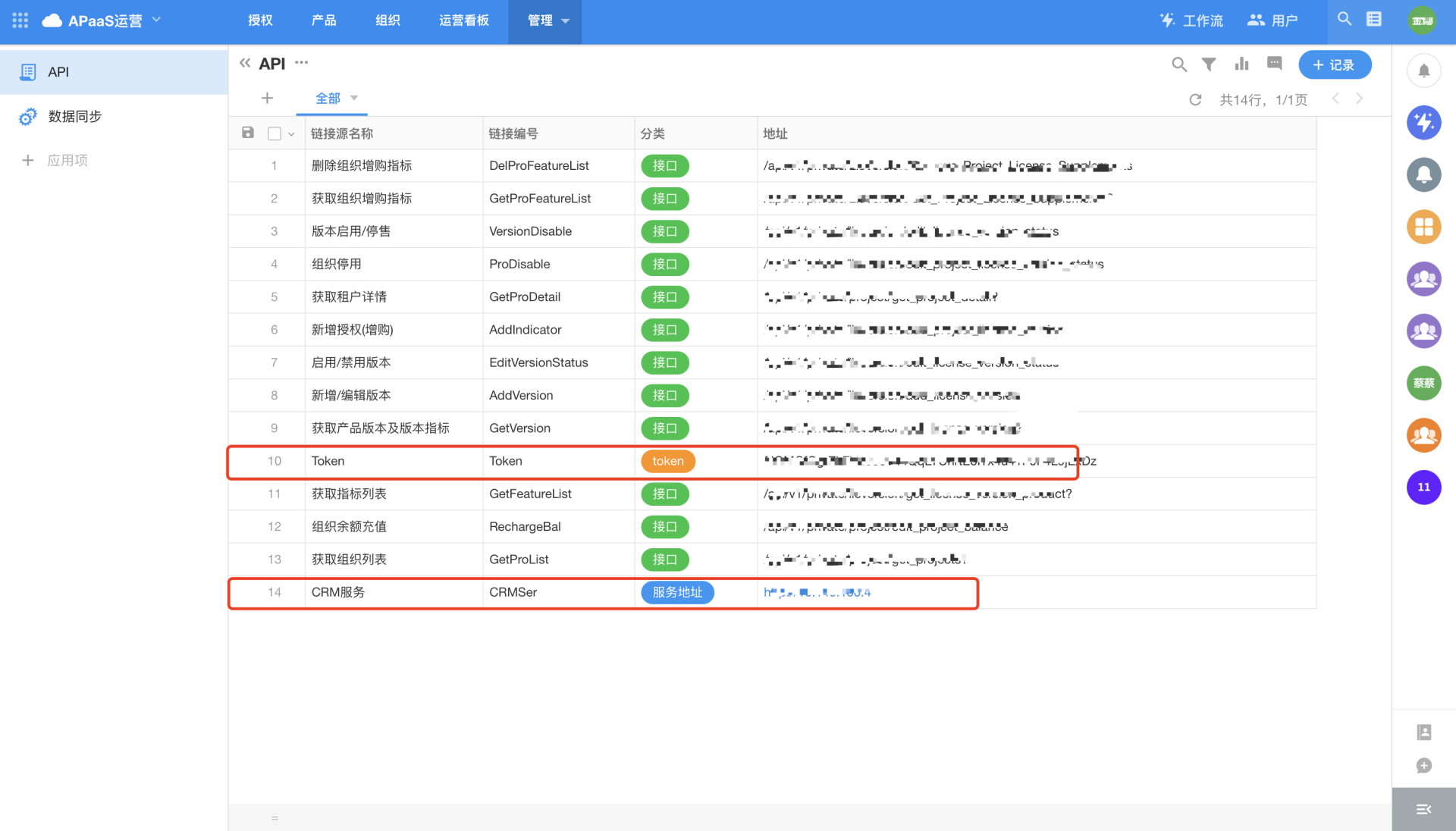

上記の通り、[管理]からアプリケーションの[API]ワークシートにて2つのレコードの「アドレス」フィールドを修正します。
A: CRMサービス（マスターデータサービス）のドメイン名の設定
B: サービス用トークンの設定
※本情報は導入担当者から入手してください（HAPチームが導入した場合は、初期化時に設定済みです）。
2. 認可指標・エディション・組織情報の同期
上記情報の同期時には順序に従って操作してください。同期方法は２つです：

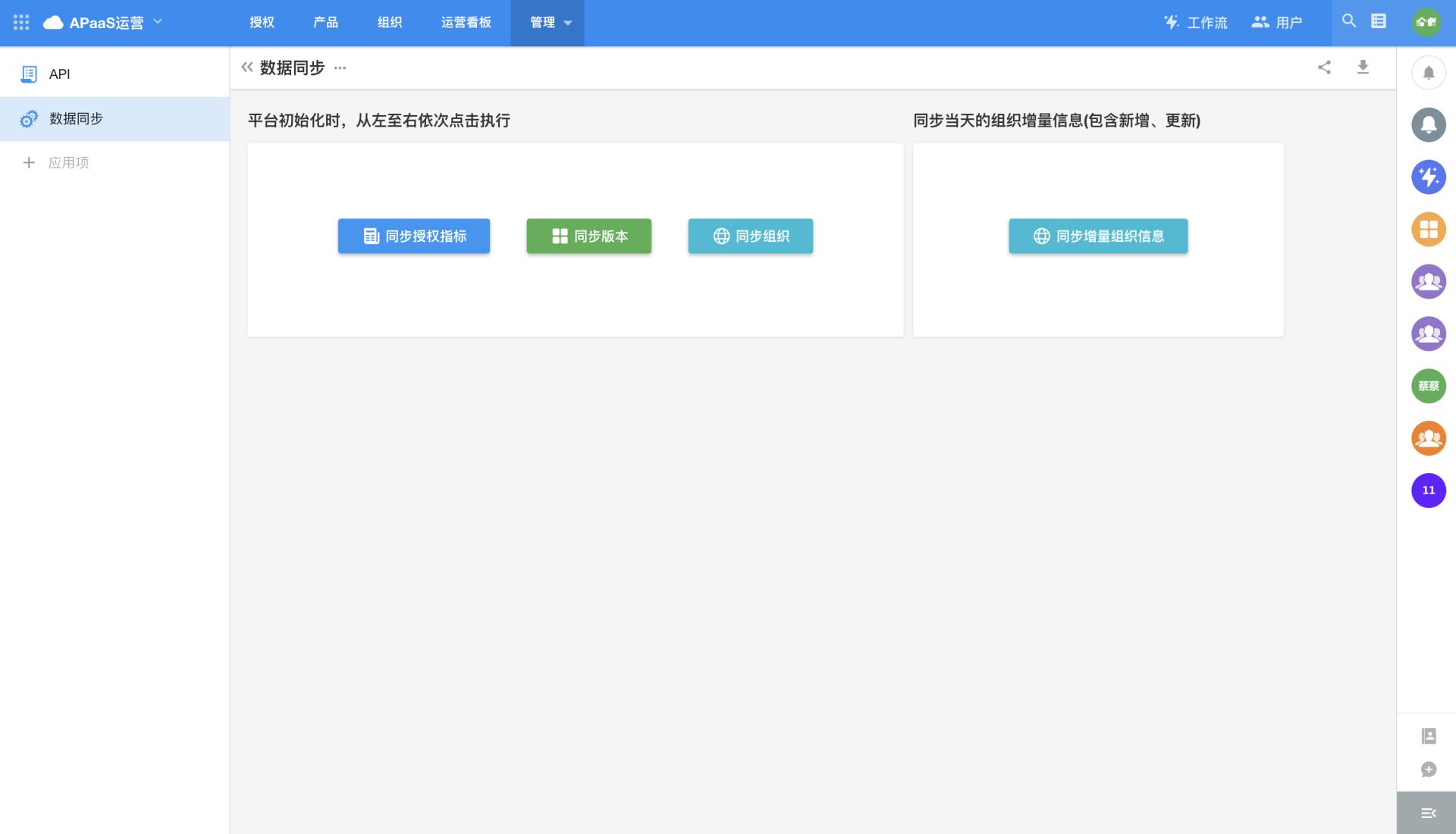

A: アプリケーションの[管理]-[同期データ]ページで左側の同期ボタンを順にクリック

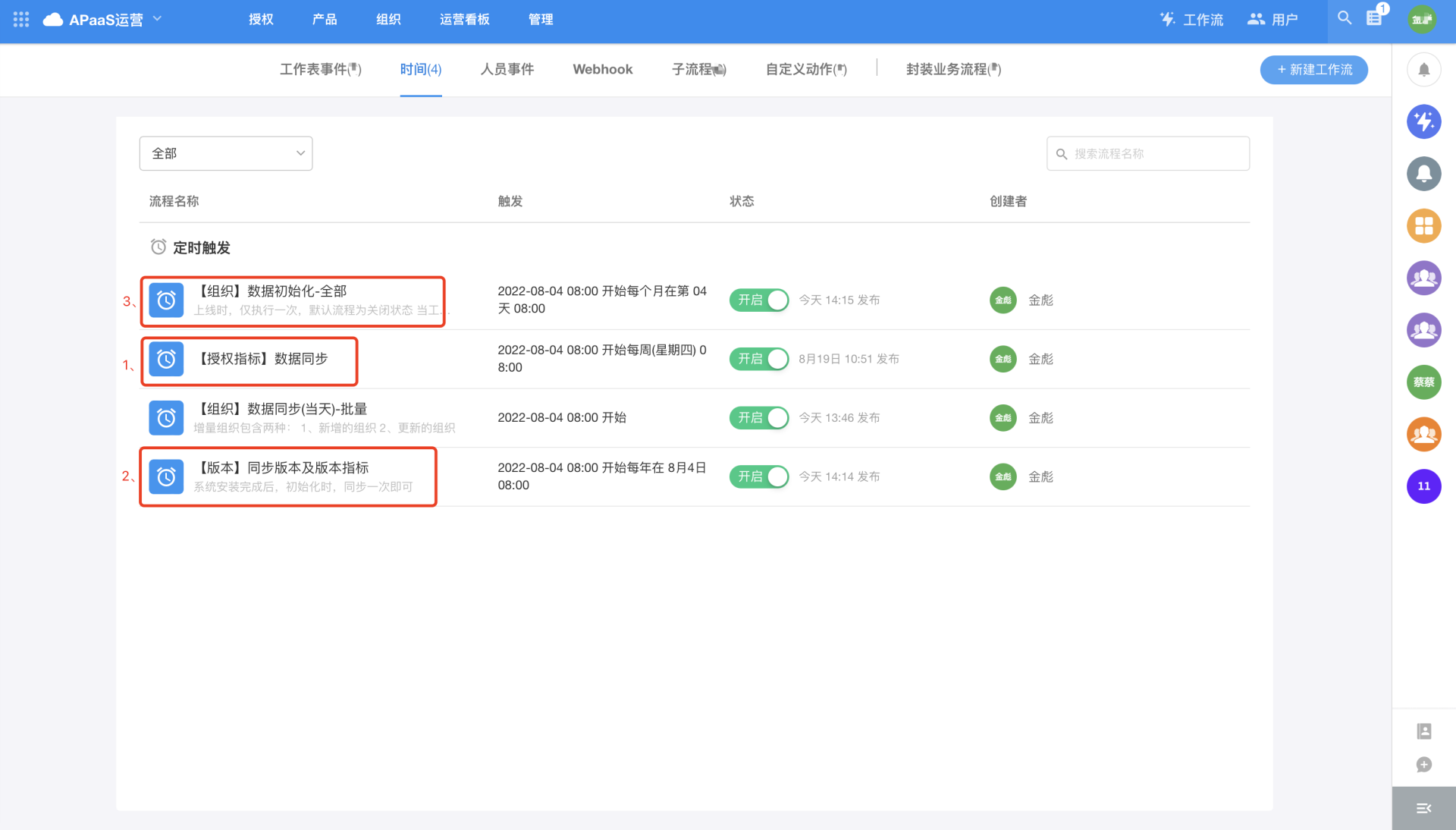

B: ワークフローで手動同期
手順に従ってワークフロー詳細画面右上の「今すぐ実行」ボタンをクリックしてください。
3. アプリケーションロール「営業」「運用」へのメンバー追加
データ同期が完了後、運用ロールのメンバーを初期化します。パートナーは自社メンバーにプラットフォームアカウントの登録招待を行い、プラットフォーム組織に追加した上で「APaaS運用」アプリ内の適切なロールに追加できます。
3.2.2.2 組織管理
組織管理ではプラットフォーム上すべての組織情報（基本・認可情報含む）を閲覧できます。

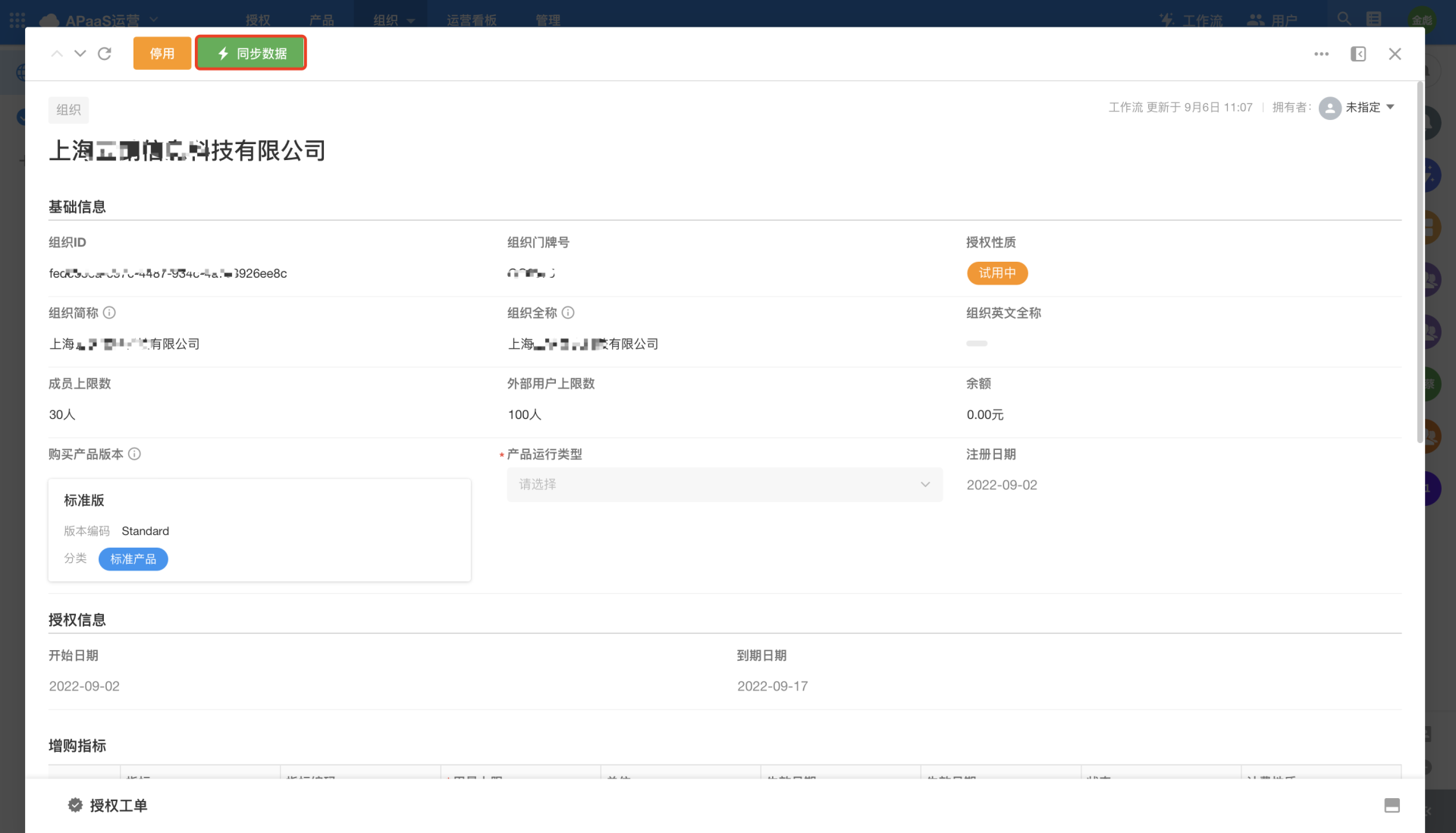

組織情報はワークフローで「組織」ワークシートに同期され、タイミング関連情報もあるため、即時反映ではありません。組織詳細ページの「同期データ」ボタンで最新情報を同期できます。（速やかな同期を推奨します）

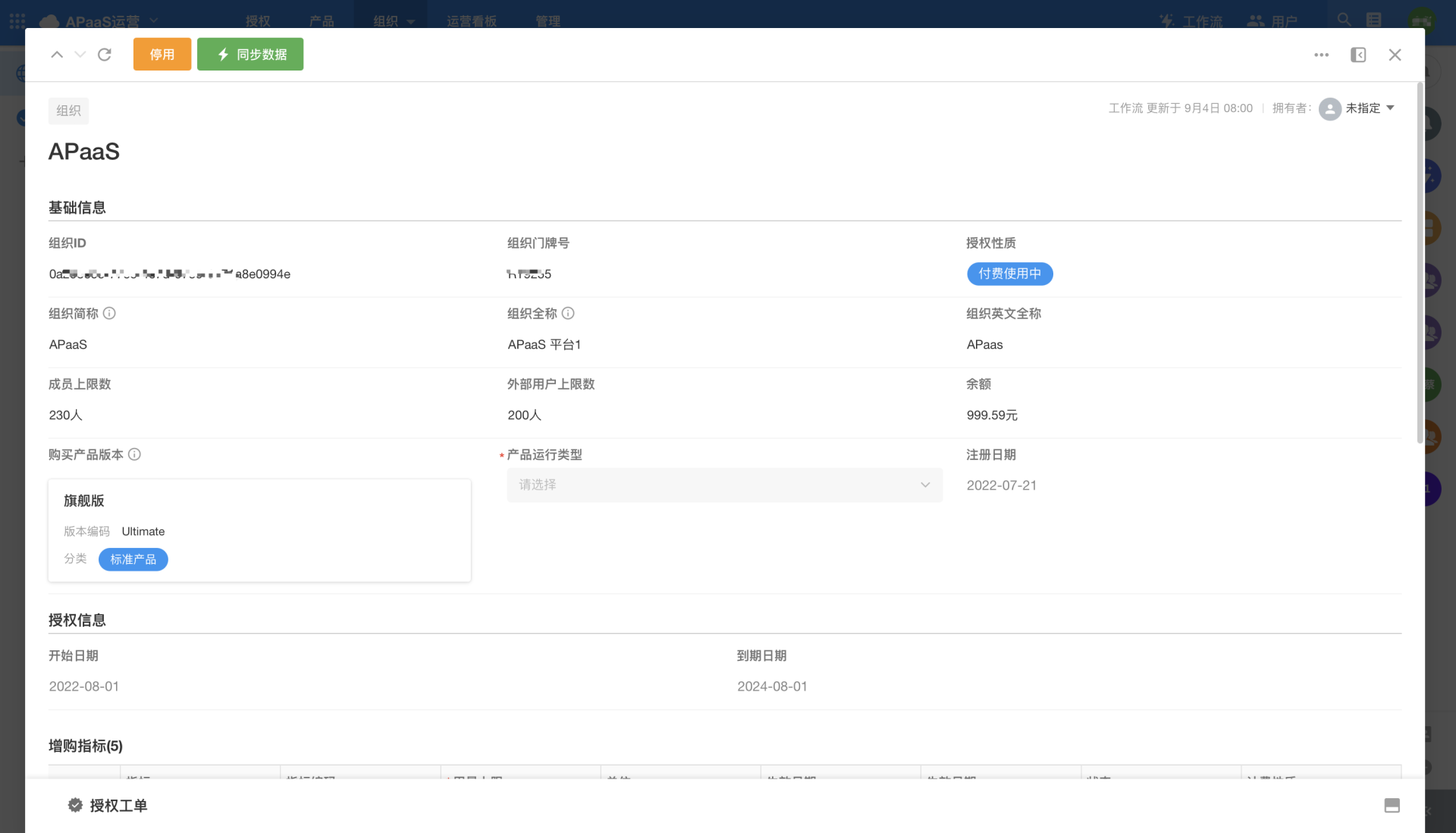

2. 組織の無効化
この操作は慎重に行ってください。主な影響は次の通りです：
A: 無効化組織の「購入済エディション」が無料版に変更される
B: 無効化組織内の「追加購入指標」すべてが「無効」ステータスになる

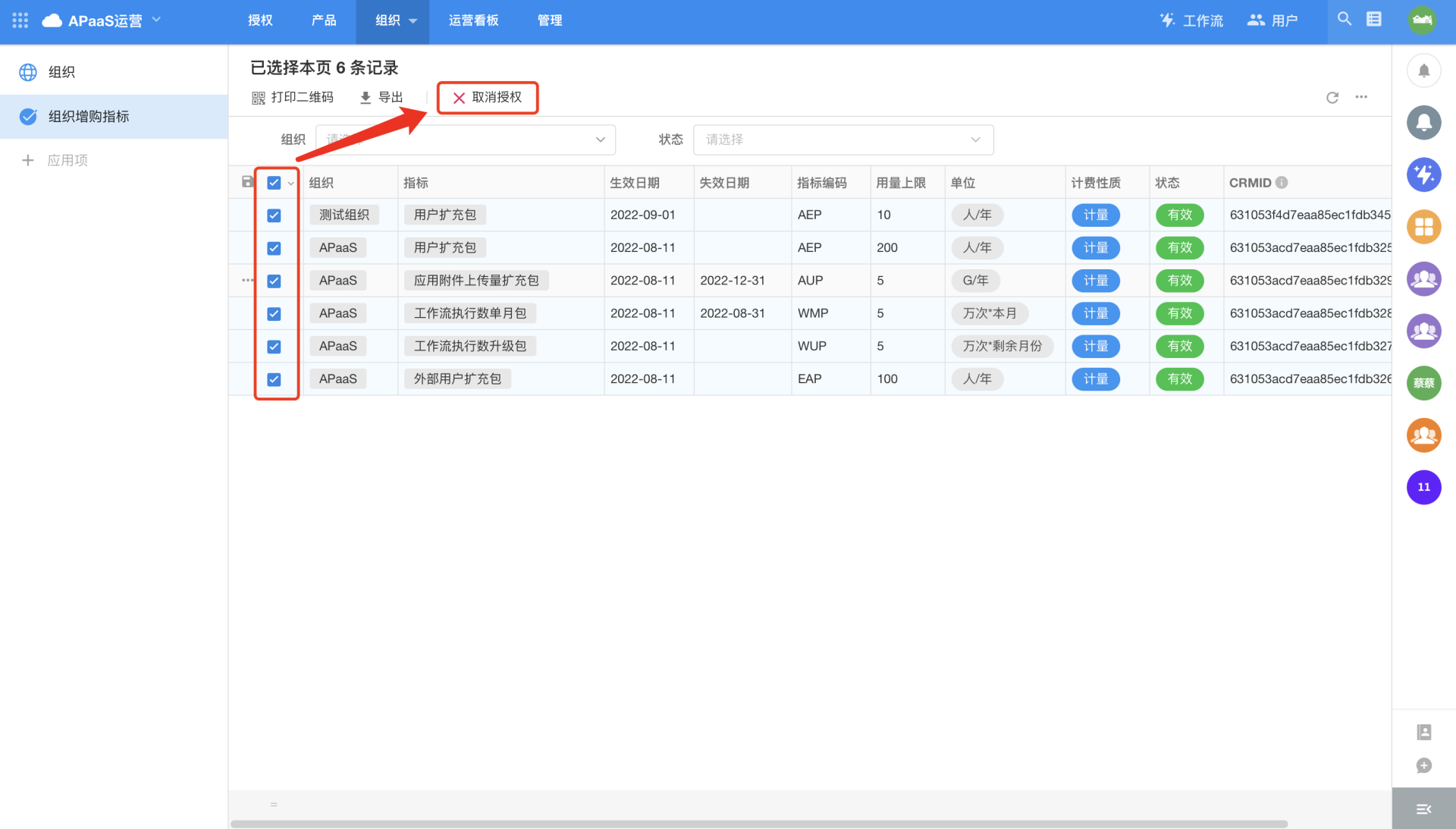

3. 認可のキャンセル
認可キャンセルは「組織追加購入指標」の認可を無効化します（キャンセル後は追加購入指標が無効）。認可ミスなどの場合に使用します。
3.2.2.3 製品管理
製品管理では、認可指標・エディションが含まれま す。
認可指標はHAPプラットフォーム提供の基礎機能項目・機能集合であり、認可指標情報は追加・編集・削除不可です（新規項目は定時ワークフロー「[認可指標]データ同期」で運用担当者が同期）。
エディションは各パートナーが[エディション]モジュールで定義します（エディションは認可指標のセット）。エディション情報は編集可能（認可指標の追加・削除・変更含む）ですが、削除不可。初期化時には「標準版」「プロフェッショナル版」「最上位版」の3種類をデフォルト提供します。
3.2.2.3.1 エディション

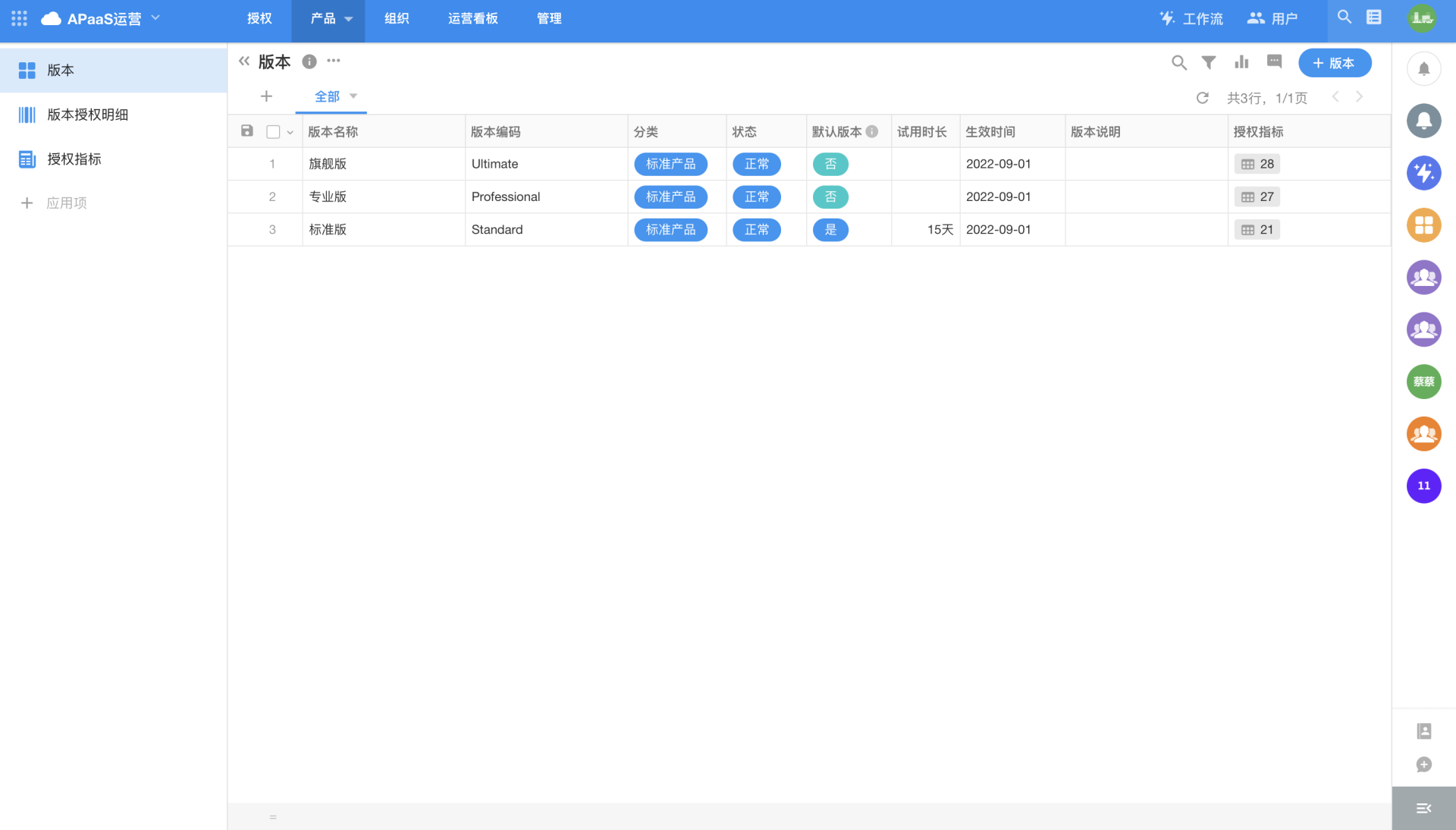

1. エディション一覧

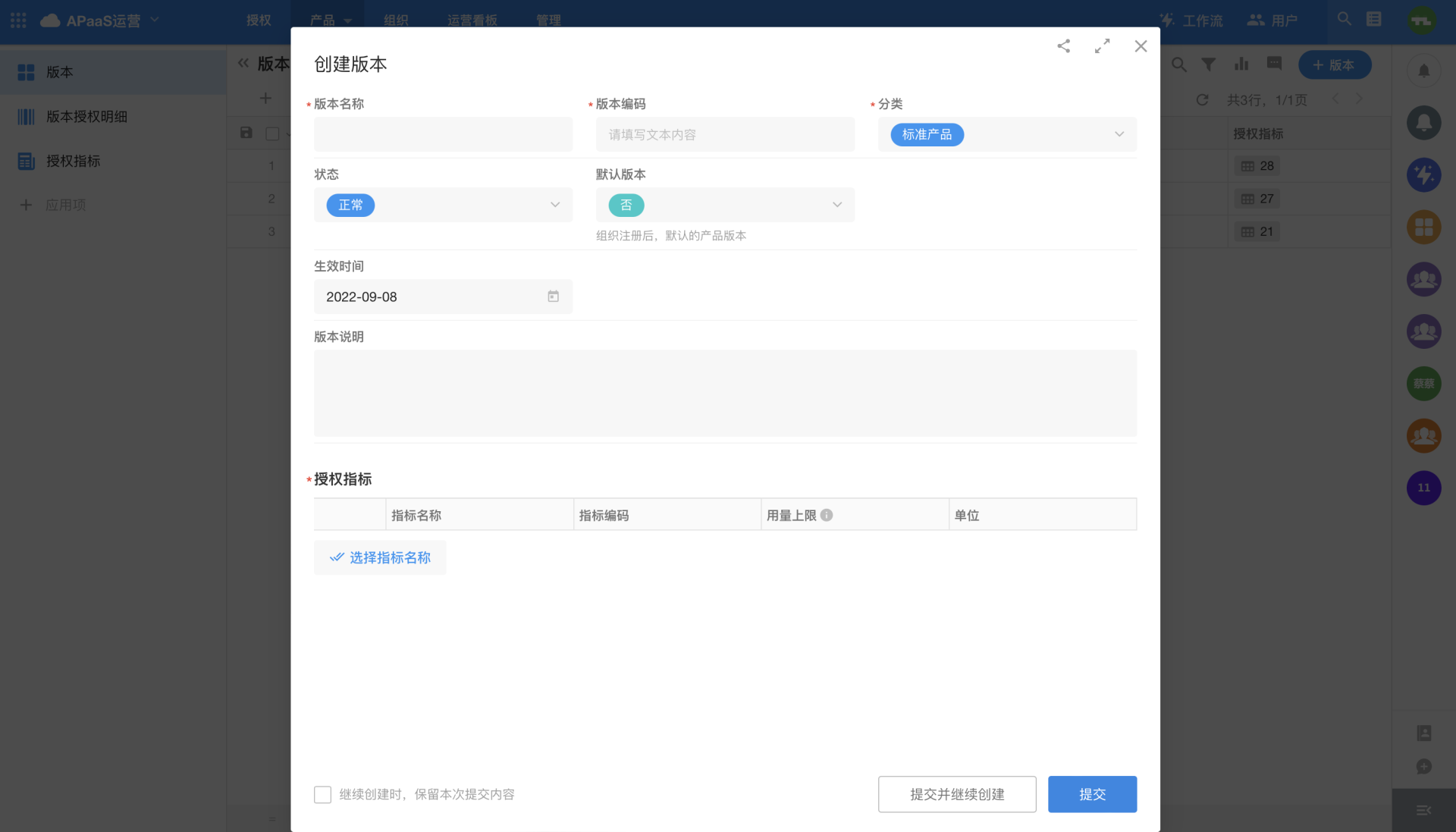

2. 新規エディション作成
エディションワークシートのフィールド説明：
| フィールド | 説明 |
|---|---|
| エディションコード | エディションの一意識別子。作成後は変更不可。 |
| カテゴリー | パートナーが自由に定義可能な予備フィールド。特定顧客向けエディションを区別する場合は「特注製品」などでタグ付け可能。 |
| ステータス | 「廃止」ステータスのエディションは認可ワークオーダで選択不可。 |
| デフォルトエディション | デフォルトエディションは1つのみ。組織作成時のデフォルトお試し版となり、試用期間は編集可能。 |
| 認可指標→利用上限 | エディション内認可指標が「計数」タイプの場合は運用担当が利用上限を設定可能。整数値(1以上)または「無制限」を入力、他の入力は無効（「無制限」は使用量制限なしを意味します）。 |

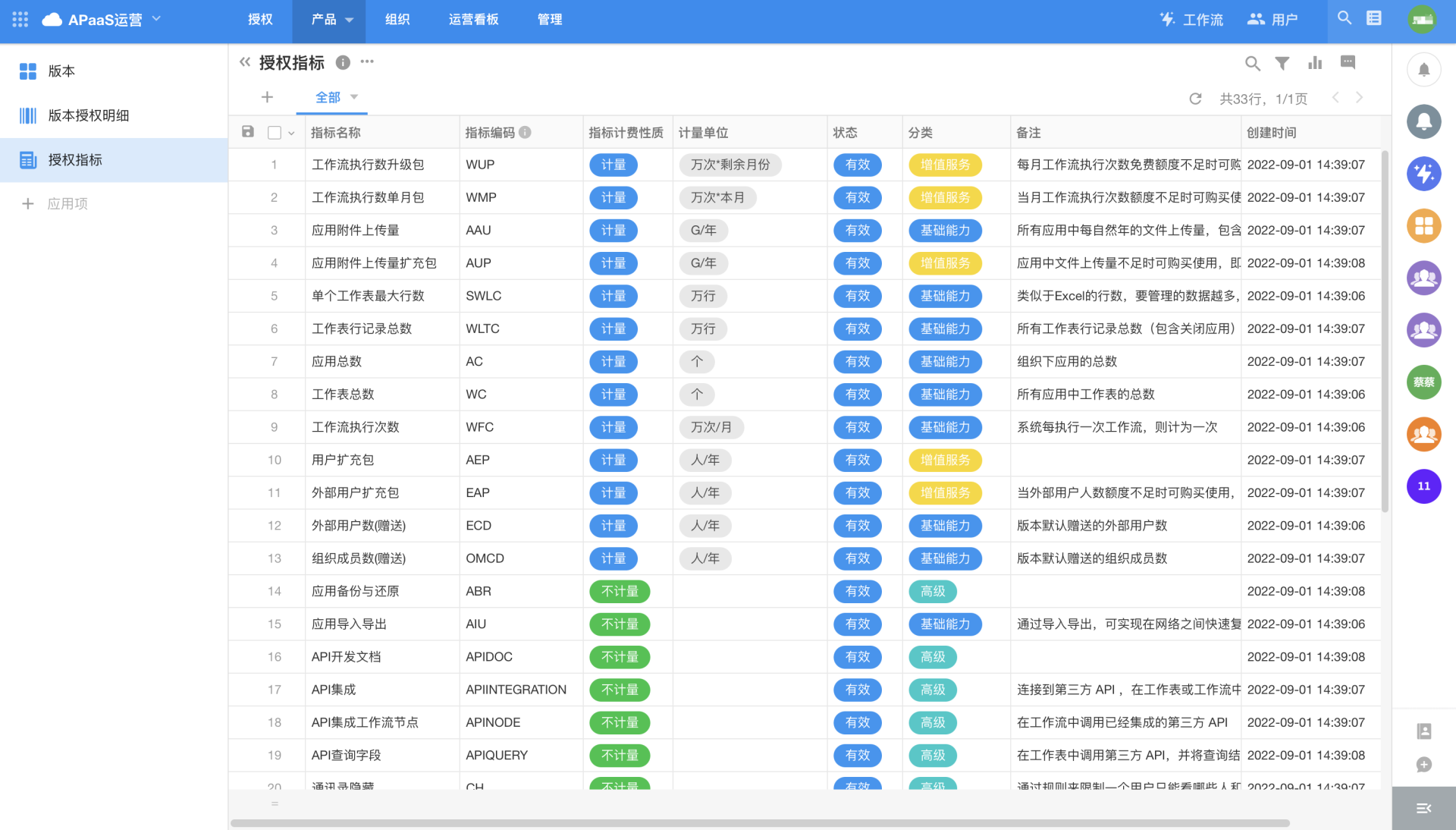

3.2.2.3.2 認可指標
認可指標ワークシートでは、全フィールドが読み取り専用ですが「ステータス」フィールドのみ編集可能です。プラットフォームアップグレード時（認可指標追加時）は手動同期（[同期データ]ワークシートで「認可指標同期」ボタンを押下）もしくは定時ワークフロー「[認可指標]データ同期」で自動同期。
認可指標ワークシートのフィールド説明：
| フィールド | 説明 |
|---|---|
| 指標コード | 読み取り専用フィールド |
| 課金区分 | 認可指標が「計数」タイプか区別するのに使用 |
| ステータス | エディション定義時、無効ステータスの指標は選択不可 |
| カテゴリー | HAPが標準提供するカテゴリ（基礎機能・高度・連携・付加価値サービス）。「連携」は外部サービス連携に該当。「付加価値サービス」は測定用指標。 |

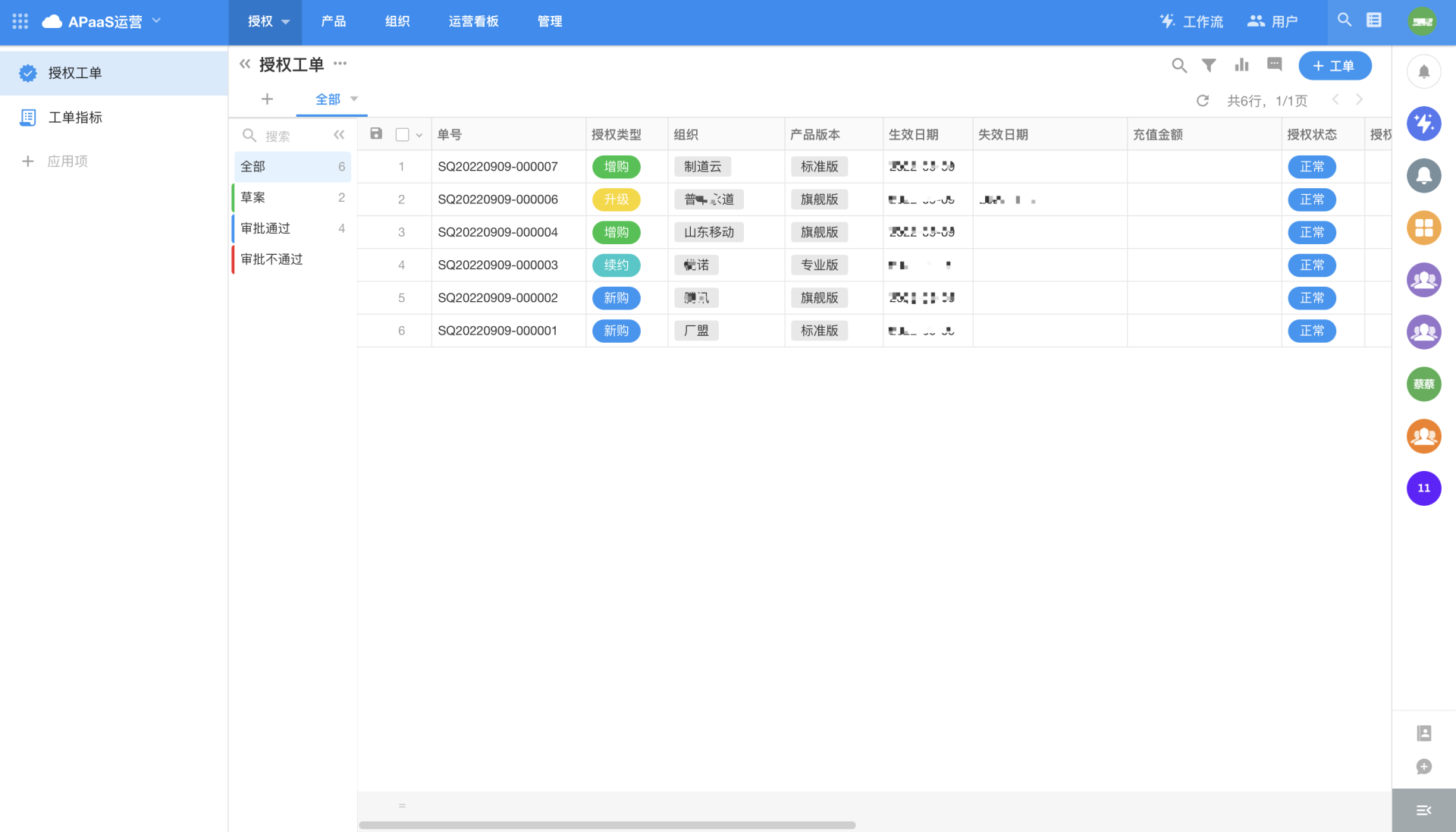

3.2.2.4 認可管理
認可管理は「認可ワークオーダ」承認後に組織へ機能認可を行う方法です。認可タイプは以下の通りです：
A: 新規購入
初めて購入する顧客（組織）
B: 更新
有効期限切れ組織がサービス継続する場合（バージョン変更や指標追加購入も可能）
C: 追加購入
購入済み製品・サービスに対し、追加で認可指標を購入（承認後、指標が増加）。
D: アップグレード
主に製品バージョンアップ（指標追加購入も可能）。
E: チャージ

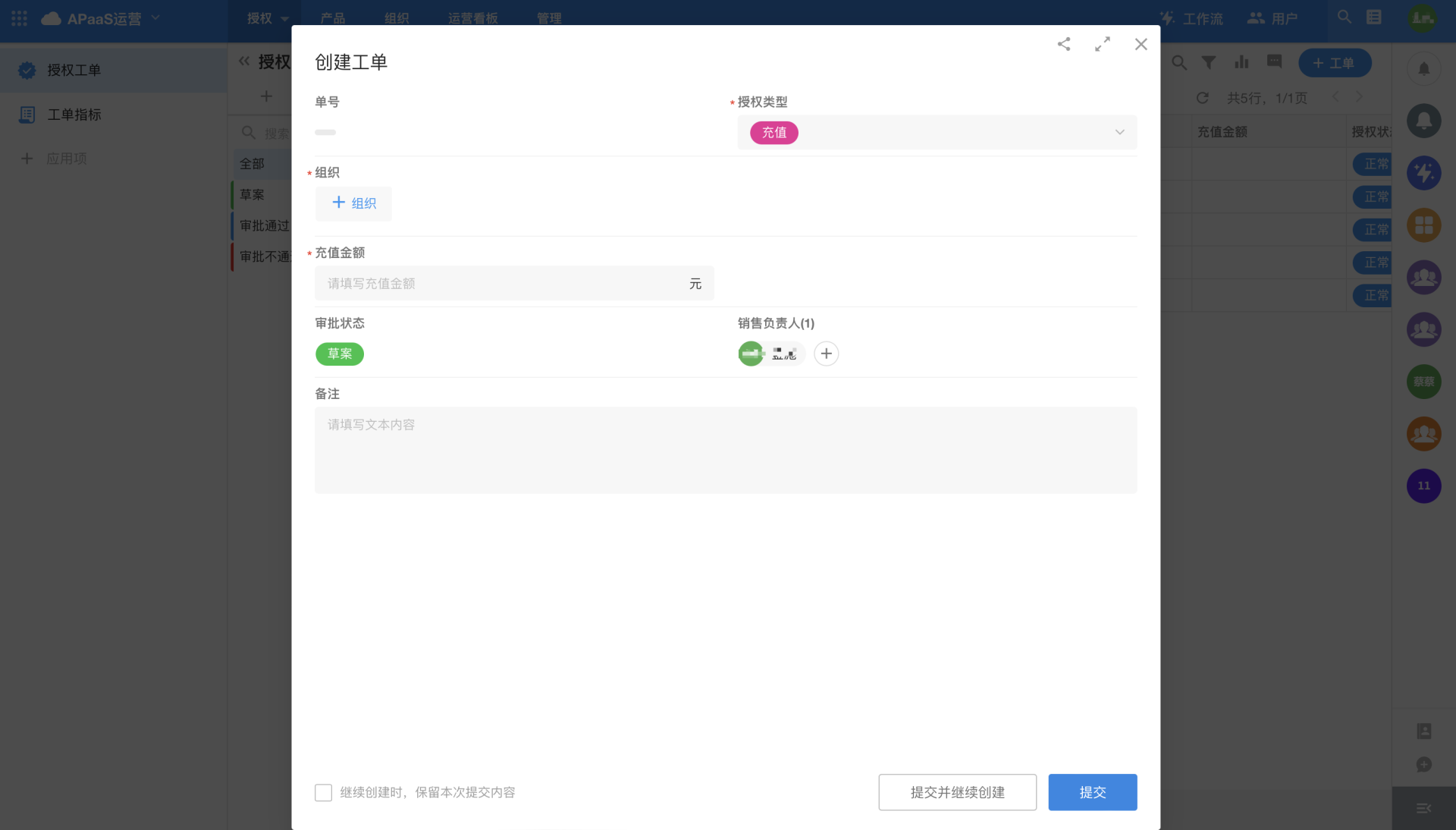

組織のバランス補充（SMS消費やプラットフォームサービス購入等）
認可ワークオーダワークシートのフィールド説明：
| フィールド | 説明 |
|---|---|
| 承認ステータス | デフォルトは「下書き」「承認済み」「承認失敗」（ユーザー作成時は「下書き」）。作成後はワークフローで運用担当へ通知、承認後はステータス更新。 |
| 認可ステータス | デフォルトは「正常」。承認完了後でも認可ステータスが異常の場合は「認可異常説明」フィールドで理由を確認。不具合時は「認可指標利用上限」やマスターデータサービス稼働状況を確認してください。 |
| 追加購入指標 | 「付加価値サービス」指標のみ追加可能。指標ごとの「利用上限」を入力（1以上の整数値のみ有効）。 |

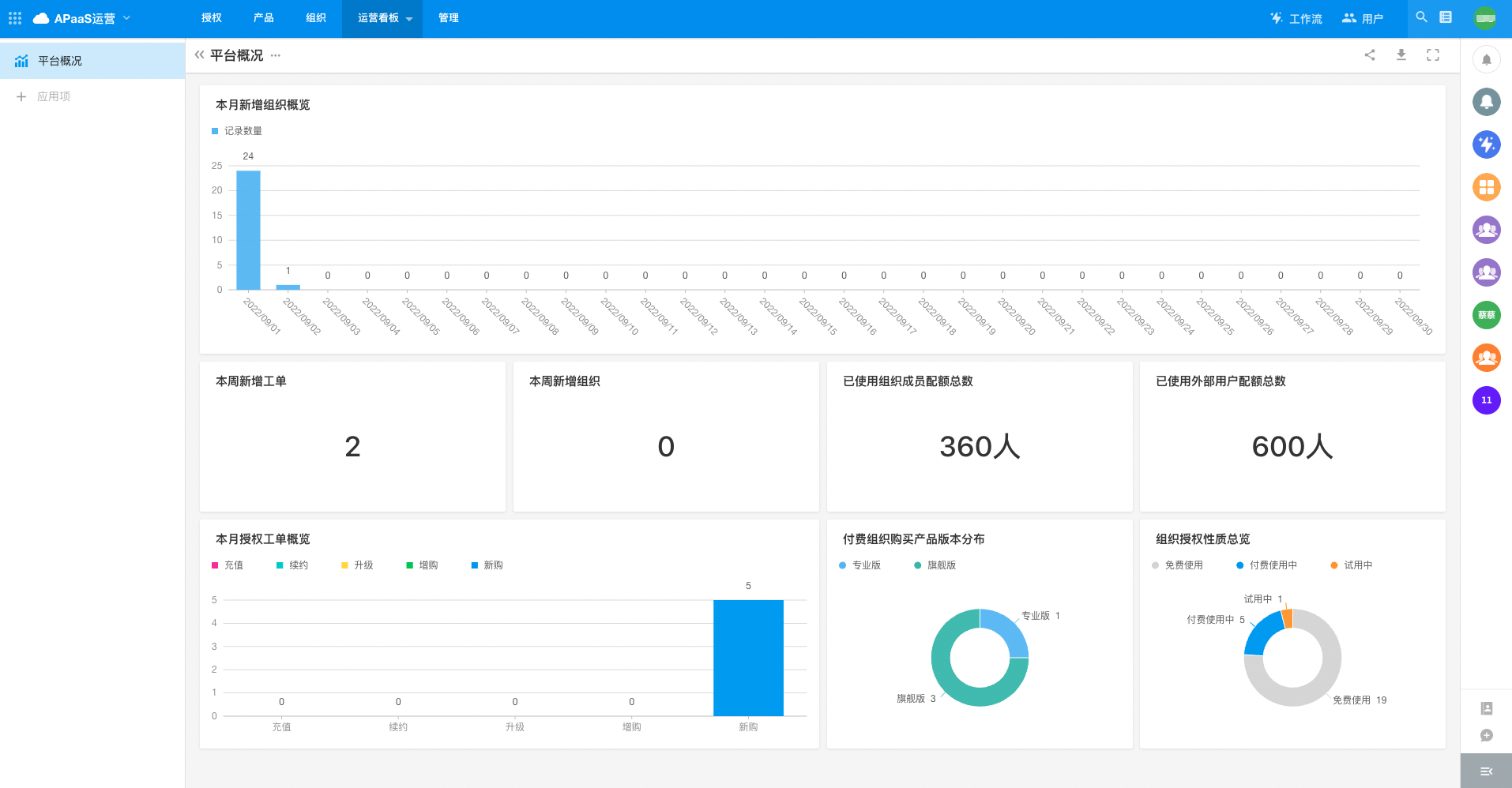

3.2.2.5 運用ボード
